Co to jest naczynie przeponowe?
Naczynie przeponowe to wyjątkowy rodzaj zbiornika, w którym znajduje się kauczukowa membrana. Ta właśnie membrana wydziela naczynie na dwie różne przestrzenie: jedna z nich wypełniona jest cieczą, zwykle wodą, natomiast druga zawiera gaz, jak azot czy powietrze.
Kluczowym zadaniem naczynia przeponowego jest:
- rekompensowanie różnic w objętości wody w systemach grzewczych i chłodniczych,
- utrzymywanie stabilnego ciśnienia w układzie,
- ochrona przed potencjalnymi uszkodzeniami spowodowanymi zbyt dużym ciśnieniem.
Takie naczynia są powszechnie wykorzystywane w instalacjach centralnego ogrzewania oraz systemach ciepłej wody użytkowej. Ich obecność jest niezbędna dla prawidłowego funkcjonowania całego systemu oraz bezpieczeństwa osób korzystających z tych rozwiązań. Dzięki konstrukcji, naczynie te efektywnie zarządza ciśnieniem, co maksymalizuje energooszczędność instalacji i przekłada się na niższe koszty użytkowania.
Właściwości naczynia przeponowego sprawiają, że stanowi ono niezbędny element nowoczesnych systemów grzewczych, skutecznie zapobiegając awariom wywołanym niekontrolowanymi fluktuacjami ciśnienia. To właśnie dlatego odgrywają one niezwykle istotną rolę w codziennym użytkowaniu.
Dlaczego naczynie przeponowe jest konieczne w instalacjach grzewczych?
Naczynie przeponowe odgrywa kluczową rolę w systemach grzewczych, pełniąc bardzo istotną funkcję kompensacji zmian objętości wody, które są wynikiem różnic temperatur. Kiedy woda się nagrzewa, jej objętość naturalnie wzrasta, co z kolei prowadzi do podwyższenia ciśnienia w zamkniętym układzie. Gdyby nie naczynie przeponowe, nadmierne ciśnienie mogłoby spowodować poważne uszkodzenia, takie jak:
- pęknięcia rur,
- awarie grzejników.
Dzięki naczyniu, nadmiar wody jest skutecznie zbierany, co pozwala utrzymać ciśnienie w bezpiecznych normach. Tym samym, rozwiązanie to zabezpiecza instalację przed problemami, które mogą prowadzić do przegrzewania czy poważniejszych usterek. Odpowiednie funkcjonowanie naczynia przeponowego zwiększa bezpieczeństwo centralnego ogrzewania, co ma znaczenie dla komfortu jego użytkowania oraz długowieczności systemu. Dodatkowo, monitorowanie ciśnienia przekłada się na efektywność energetyczną, co skutkuje niższymi kosztami eksploatacji. Z tego względu naczynie przeponowe jest podstawowym elementem nowoczesnych instalacji grzewczych.

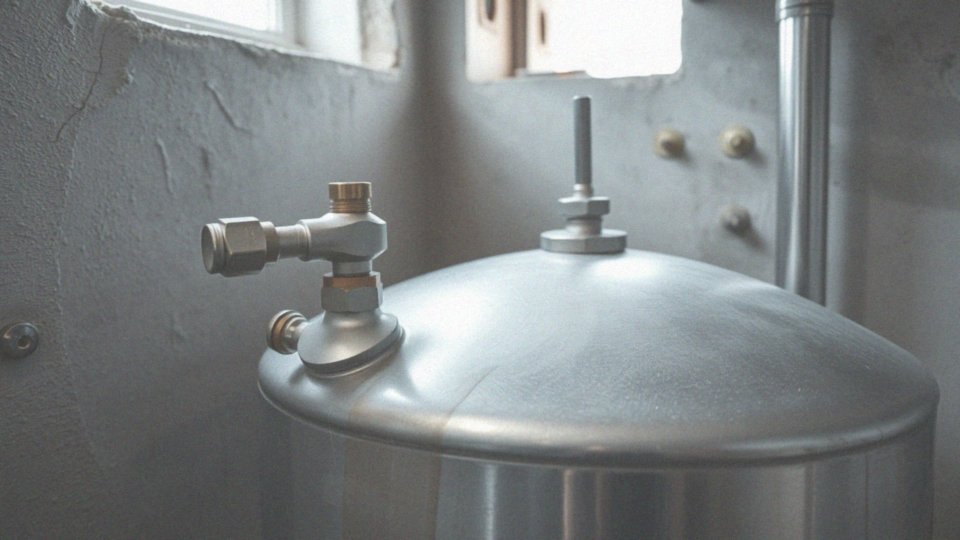

Jakie funkcje pełni naczynie przeponowe w instalacji?
Naczynie przeponowe pełni niezwykle istotną rolę w systemach grzewczych, gdzie jego podstawowym zadaniem jest:
- kompensacja zmian objętości wody wywołanych różnicami temperatur,
- ograniczanie ryzyka wzrostu ciśnienia,
- ochrona całej instalacji przed ewentualnymi uszkodzeniami.
Utrzymywanie stabilnego ciśnienia ma wpływ nie tylko na efektywność działania systemu, ale również na jego bezpieczeństwo, co jest szczególnie istotne w kontekście centralnego ogrzewania oraz systemów ciepłej wody użytkowej. Co więcej, naczynie przeponowe przyczynia się do rzadszego uruchamiania zaworu bezpieczeństwa. Taki stan rzeczy nie tylko wydłuża żywotność tego elementu, ale także minimalizuje ryzyko utraty wody.
Skuteczne zarządzanie ciśnieniem przez naczynie gwarantuje prawidłowe funkcjonowanie instalacji, co jest niezbędne do ich ekonomicznej i bezawaryjnej pracy. Długotrwałe użytkowanie oraz oszczędność energetyczna stają się więc możliwe dzięki zastosowaniu naczynia przeponowego, które staje się istotnym komponentem nowoczesnych systemów grzewczych.
Jak dobierać naczynie przeponowe do instalacji?
Wybór naczynia przeponowego do systemu grzewczego jest fundamentalny dla jego sprawności. W trakcie tego procesu warto uwzględnić kilka istotnych aspektów. Po pierwsze, należy dokładnie zdefiniować objętość wody w instalacji, ponieważ całkowita ilość cieczy ma znaczący wpływ na wymiary naczynia. W systemach grzewczych, takich jak centralne ogrzewanie, właściwe dobranie naczynia jest kluczowe, aby skutecznie zrekompensować powiększającą się objętość wody pod wpływem podwyższonej temperatury.
Kolejnym ważnym elementem jest maksymalna temperatura, przy jakiej będzie pracować woda. Materiały używane do produkcji naczyń mają różne tolerancje na temperaturę, co także trzeba wziąć pod uwagę. Nie można zapominać o dopuszczalnym ciśnieniu w systemie oraz ciśnieniu wstępnym w naczyniu; ich dostosowanie do wysokości statycznej instalacji pozwala na efektywne zarządzanie ciśnieniem.
Dodatkowo, rodzaj instalacji ma swoje specyficzne wymagania — w przypadku systemów ciepłej wody użytkowej (C.W.U.) czy centralnego ogrzewania (C.O.) mogą występować różnice. Ważnym czynnikiem jest także typ kotła grzewczego, czy to gazowego, olejowego, czy na paliwo stałe, gdyż różne systemy charakteryzują się odmiennymi potrzebami w zakresie wydajności.
Ostateczny dobór naczynia przeponowego powinien być oparty na szczegółowej analizie wszystkich wymienionych parametrów oraz precyzyjnych obliczeniach. To rozwiązanie zapewnia zarówno zgodność z instalacją, jak i wysoką efektywność działania systemu. Odpowiednie dopasowanie naczynia znacznie podnosi komfort użytkowania oraz wydajność całego układu grzewczego, co jest niezwykle istotne dla każdego użytkownika.

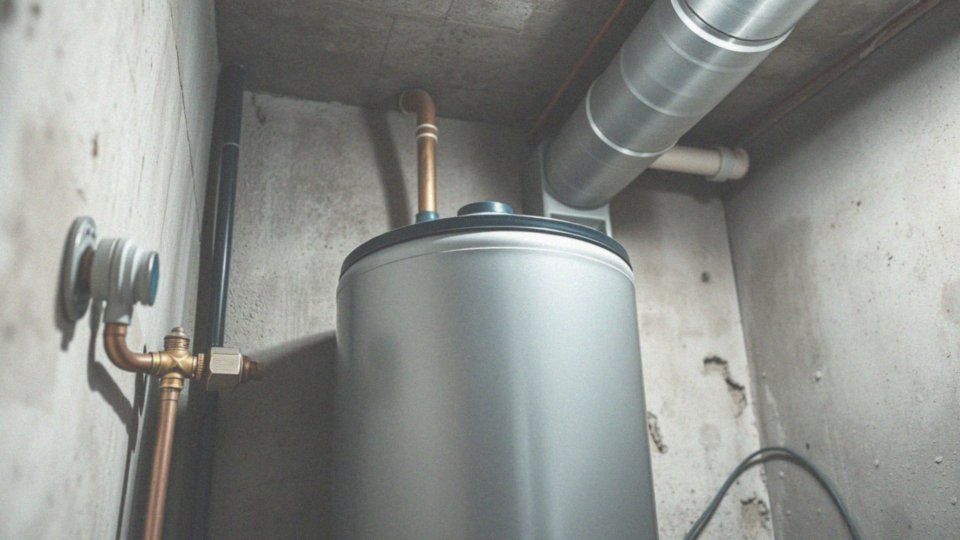

Jakie są wymagania dotyczące montażu naczynia przeponowego?
Aby prawidłowo zamontować naczynie przeponowe, należy zwrócić uwagę na kilka istotnych zasad:
- umieścić naczynie w miejscu, które zapewni łatwy dostęp,
- wybór rury o odpowiedniej średnicy,
- zainstalować zawór odcinający przed naczyniem,
- ustawić naczynie w pozycji pionowej,
- skontrolować ciśnienie wstępne i dostosować je do specyfikacji systemu.
Zazwyczaj naczynie przeponowe umieszczane jest na powrocie, co sprzyja efektywnej kompensacji zmian objętości wody. Dbanie o te zasady przekłada się na prawidłowe funkcjonowanie systemu grzewczego, co nie tylko poprawia jego wydajność, ale również wydłuża żywotność wszystkich komponentów. Ostatecznie, skuteczny montaż ma kluczowe znaczenie dla stabilności ciśnienia, co zapewnia bezpieczeństwo oraz efektywność energetyczną całej instalacji.
Gdzie montujemy naczynie przeponowe: na zasilaniu czy powrocie?
Montaż naczynia przeponowego w systemach grzewczych często budzi pewne wątpliwości. Optymalnym rozwiązaniem jest umieszczanie go w rurze powrotnej, prowadzącej chłodniejszą wodę z powrotem do kotła. Taki wybór ma kilka znaczących korzyści:
- w niższej temperaturze woda sprawia, że membrana kauczukowa działa znacznie efektywniej,
- wydłuża jej żywotność,
- zmniejsza ryzyko osadzania się kamienia kotłowego.
Warto jednak pamiętać, że niektórzy producenci dopuszczają również instalację naczynia zarówno na zasilaniu, jak i powrocie. Ostateczne miejsce montażu powinno być starannie dopasowane do konfiguracji całego systemu oraz dostępnego miejsca. Jest to kluczowe przy projektowaniu instalacji centralnego ogrzewania. Zanim podejmie się ostateczną decyzję, warto dokładnie zapoznać się z instrukcją dotyczącą konkretnego modelu naczynia. Umiejscowienie na powrocie sprzyja lepszym parametrom pracy całego układu, co skutkuje wyższą efektywnością. Stabilizacja ciśnienia stanowi kluczowy aspekt w systemach grzewczych, a naczynie zainstalowane w rurze powrotnej efektywnie kompenzuje nieprzewidywalne skoki ciśnienia wynikające z cyklu grzewczego. Długofalowo, wpływa to na zmniejszenie ryzyka poważnych awarii.
Jakie są różnice między montażem na powrocie a na zasilaniu?
Różnice związane z montażem naczynia przeponowego, czy to na powrocie, czy zasilaniu, mają swoje źródło głównie w temperaturze wody. Kiedy zainstalujemy naczynie na powrocie, spotkamy się z chłodniejszą wodą, co przyczynia się do dłuższej trwałości membrany kauczukowej. Niższa temperatura skutecznie ogranicza ryzyko powstawania osadów kamienia kotłowego, co z kolei zmniejsza prawdopodobieństwo awarii systemu.
W przeciwieństwie do tego, montaż na zasilaniu wiąże się z wyższymi temperaturami, co może skutkować szybszym zużyciem naczynia – ciepła woda przyspiesza degradację membrany. Jeśli sytuacja na to pozwala, lepiej jest wybrać montaż na powrocie, ponieważ to rozwiązanie sprzyja lepszej kompensacji zmian objętości wody, co z kolei zwiększa efektywność całego systemu grzewczego.
Oczywiście, gdy brakuje miejsca na powrocie, możliwy jest montaż na zasilaniu, jednak należy mieć na uwadze, że wiąże się to z pewnym ryzykiem. Ostatecznie, decyzja o miejscu montażu powinna być podejmowana na podstawie szczegółowej analizy całej instalacji oraz instrukcji producenta.
Jakie są zalety montażu naczynia przeponowego na powrocie?
Montaż naczynia przeponowego w systemie grzewczym oferuje szereg korzyści, które warto wziąć pod uwagę:
- utrzymanie niższej temperatury w tej części instalacji przyczynia się do dłuższej żywotności membrany kauczukowej, co znacznie zmniejsza ryzyko awarii,
- zmniejszenie osadów kamienia kotłowego, co poprawia efektywność naczynia,
- lepsze działanie systemu prowadzące do obniżenia kosztów eksploatacji,
- wygodniejszy dostęp do instalacji ułatwiający prace konserwacyjne,
- stabilność działania całego układu grzewczego, co potęguje jego niezawodność,
- lepsza kompensacja zmian objętości wody, co ma kluczowe znaczenie w systemach centralnego ogrzewania.
Z tych wszystkich powodów, eksperci często rekomendują montaż naczynia przeponowego na powrocie.
Jakie ciśnienie wstępne powinno mieć naczynie przeponowe?
Ciśnienie wstępne w naczyniu przeponowym musi być odpowiednio dostosowane do wysokości danej instalacji grzewczej. Kluczowe jest uwzględnienie różnicy między poziomem naczynia a najwyższymi miejscami systemu, czyli grzejnikami. Zazwyczaj zaleca się, by ciśnienie wstępne znajdowało się o 0,2 bara powyżej ciśnienia hydrostatycznego, które wynika z tej wysokości. Na przykład, jeżeli najwyższy punkt systemu mierzony jest na 5 metrach nad naczyniem, to ciśnienie hydrostatyczne wyniesie 0,5 bara (przy założeniu jednego bara na każde 10 metrów). W takiej sytuacji prawidłowe ciśnienie wstępne powinno wynosić 0,7 bara.
Ustawienie ciśnienia wstępnego jest kluczowe dla zapewnienia efektywności i bezpieczeństwa działania systemu grzewczego. Zbyt wysokie ciśnienie może prowadzić do uszkodzeń instalacji, natomiast zbyt niskie może uniemożliwić prawidłowe funkcjonowanie naczynia przeponowego. Choć producenci często dostosowują naczynia przeponowe w odpowiedni sposób, warto zweryfikować ich ustawienia podczas montażu. Dzięki temu możemy zapewnić najlepsze warunki dla sprawnego działania całego systemu grzewczego.
Co warto wiedzieć o ciśnieniu w układzie z naczyniem przeponowym?
Ciśnienie w układzie z naczyniem przeponowym jest niezwykle istotne dla efektywnego działania instalacji grzewczych. Obserwowanie tego parametru za pomocą manometru pozwala szybko zidentyfikować potencjalne problemy. Zazwyczaj ciśnienie powinno być utrzymywane w granicach określonych w dokumentacji technicznej zarówno kotła, jak i naczynia przeponowego. Zbyt niskie ciśnienie, które znajduje się poniżej rekomendowanych wartości, może prowadzić do zapowietrzania instalacji, co negatywnie wpływa na efektywność cieplną systemu. Z kolei zbyt wysokie ciśnienie może spowodować aktywację zaworu bezpieczeństwa, co niesie za sobą ryzyko wycieków oraz strat wody.
Warto pamiętać, że zmiany ciśnienia w układzie są uzależnione od temperatury wody — gdy ta się nagrzewa, ciśnienie wzrasta, natomiast podczas stygnięcia spada. Naczynie przeponowe pełni kluczową rolę, kompensując te wahania i utrzymując ciśnienie w odpowiednim zakresie. Regularne sprawdzanie ciśnienia oraz stanu naczynia przeponowego jest niezbędne, aby zapewnić długotrwałe i bezproblemowe funkcjonowanie instalacji.
Właściwe dostosowanie ciśnienia wstępnego do wysokości instalacji oraz jej charakterystyki pozwala na efektywne zarządzanie ciśnieniem, co w rezultacie zwiększa komfort użytkowania i niezawodność systemu grzewczego.
Jakie są typowe błędy przy montażu naczynia przeponowego?
Podczas instalacji naczynia przeponowego mogą pojawić się typowe błędy, które znacząco wpływają na efektywność całego systemu grzewczego. Do najczęstszych błędów należy:
- niewłaściwie dobrana pojemność naczynia w odniesieniu do objętości wody w instalacji,
- niewłaściwe ciśnienie wstępne, które powinno być co najmniej o 0,2 bara wyższe niż ciśnienie hydrostatyczne,
- montaż w miejscach o podwyższonej temperaturze lub w trudno dostępnych lokalizacjach,
- brak zaworu odcinającego przed naczyniem,
- niewłaściwe podłączenie rury o niewłaściwej średnicy.
Warto pamiętać o regularnej kontroli oraz konserwacji naczynia. Ignorowanie zmian ciśnienia może skutkować wyciekami z zaworu bezpieczeństwa oraz uszkodzeniami instalacji. Eliminacja tych wszystkich błędów jest niezbędna dla zapewnienia prawidłowego funkcjonowania centralnego ogrzewania.
